基于vlan多拨(外网) — 华为

一、名词解释

此教程为华为交换机对接爱快路由实现网络设置-内外网设置下,wan接口的接入方式使用基于VLAN的混合模式上网配置案例

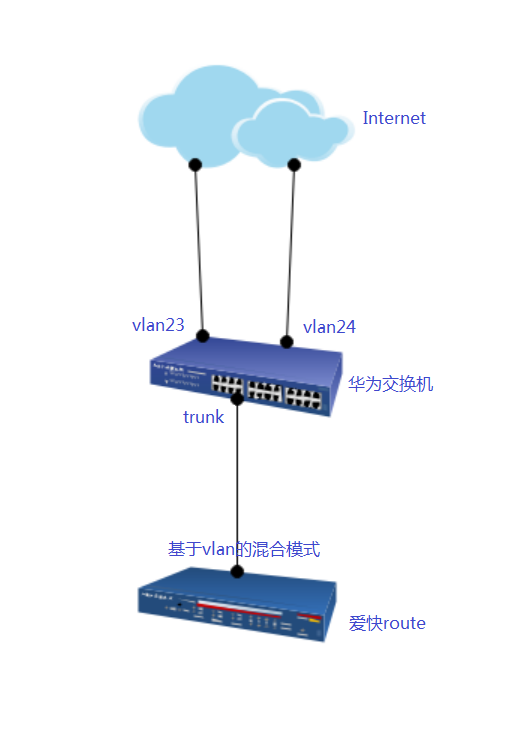

二、网络拓扑介绍

架构描述:两条外网线路接入同一交换机,交换机一根线连接爱快路由wan口

三、具体配置

1、交换机创建VLAN23和VLAN24,外网线接入交换机的两个23口和24口分别加入两个VLAN(方便观察,我们处理对应关系一致);交换机连接路由的22口设置成trunk口,允许VLAN23和VLAN24通过

<Huawei>system-view
[Huawei]vlan 23
[Huawei-vlan23]quit
[Huawei]vlan 24
[Huawei-vlan24]quit
[Huawei]interface g0/0/23
[Huawei-GigabitEthernet0/0/23]port link-type access
[Huawei-GigabitEthernet0/0/23]port default vlan 23
[Huawei-GigabitEthernet0/0/23]quit
[Huawei]int g0/0/24
[Huawei-GigabitEthernet0/0/24]port link-type access
[Huawei-GigabitEthernet0/0/24]port default vlan 24
[Huawei-GigabitEthernet0/0/24]quit
[Huawei]int g0/0/22
[Huawei-GigabitEthernet0/0/22]port link-type trunk
[Huawei-GigabitEthernet0/0/22]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/22]quit

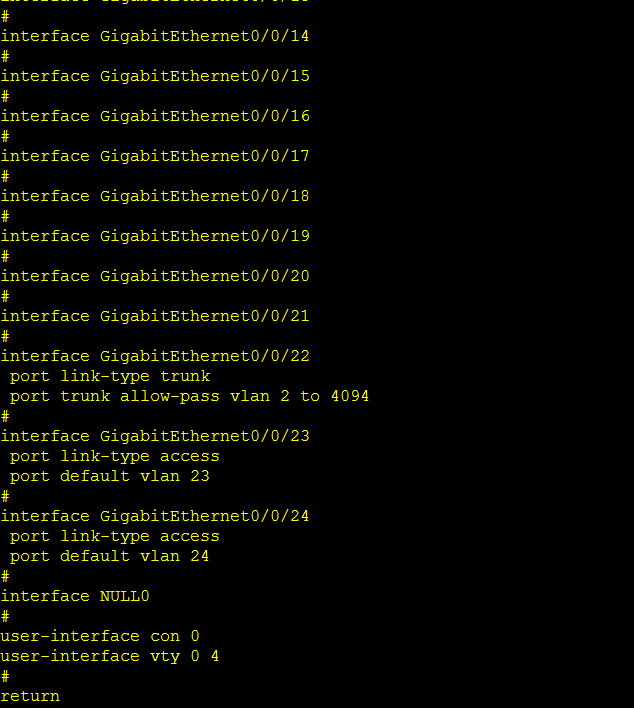

[Huawei]display  current-configuration

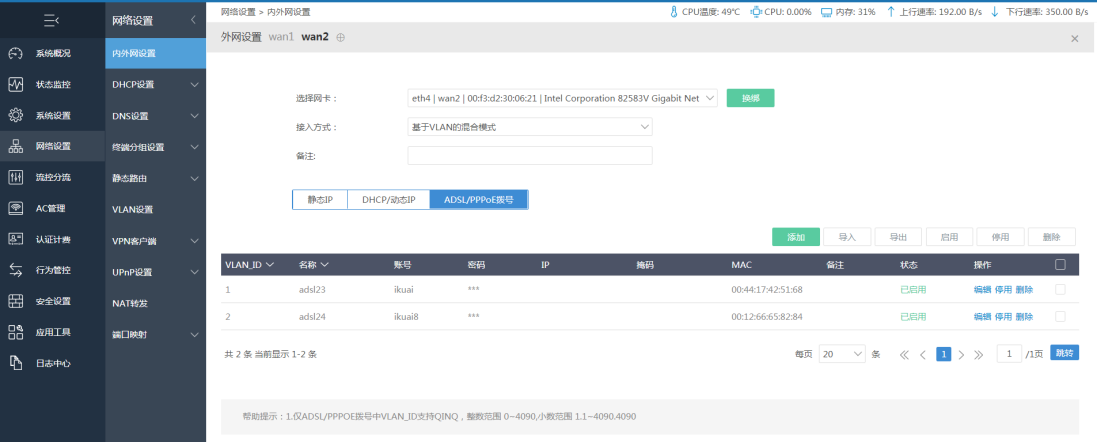

2、路由器选择基于VLAN的混合模式,这里以ADSL方式为例(较常用的多拨模式),

填写信息千万注意与vlanID对应的线路帐号密码完全一致

如:交换机vlan23物理连接线路的情况,确认此线路的帐号密码,并正确填写在爱快对应vlan23的路由策略内。
